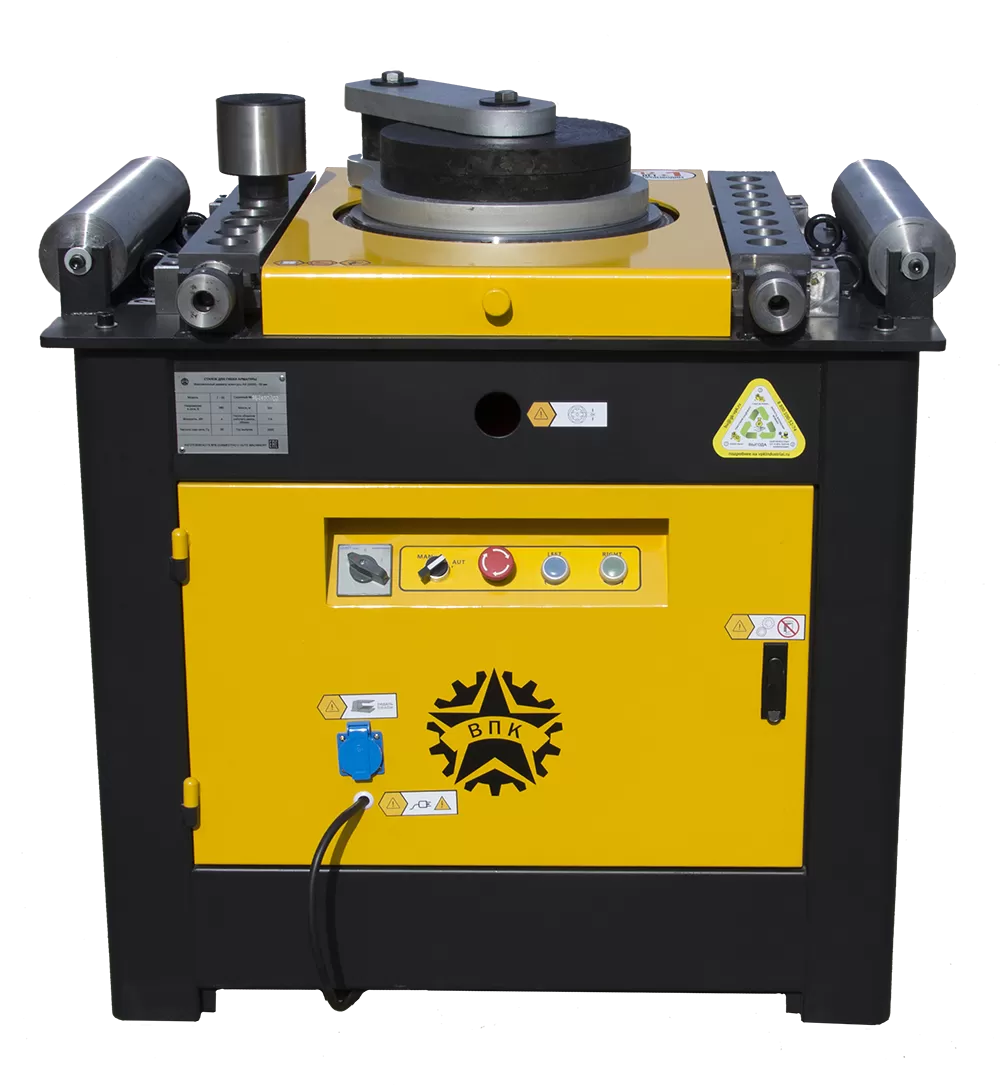

Станок для гибки арматуры ВПК Г-55

*Возможно изготовление оснастки для больших радиусов гибки. Подробнее...


Станок для гибки арматуры ВПК Г-55 - самый высокопроизводительный из серии гибочных станков торговой марки VPK. Обладает высокими показателями надежности, безопасности эксплуатации и эргономичности. Усиленные передаточные пары позволяют обрабатывать стержни арматуры большого диаметра. Станок ВПК Г-55 применяется на заводах ЖБИ, домостроительных комбинатах, на строительных объектах, предназначен для гибки арматурной стали круглого, квадратного сечения и полосы.


ПРИНЦИП РАБОТЫ


Гибка арматуры на станке ВПК Г-55 происходит вокруг оси вращения поворотного диска. Поворотный диск приводится во вращение при помощи электромотора и редуктора. Гибка производится как в ручном, так и автоматическом режиме. Требуемый радиус, форма и углы изгиба арматуры достигаются путем выбора определенных втулок и углов поворота диска.


КАК ОТЛИЧИТЬ ГИБОЧНЫЙ СТАНОК ВПК Г-55 ОТ ПОДДЕЛОК?


на ВПК Г-55 все внутренние части станка загрунтованы и обработаны антикоррозийным покрытием
установлена система защиты электродвигателя с тепловым реле (КМИ), что значительно снижает вероятность выхода из строя электродвигателя
скорость гибки 45 градусов в секунду
рабочий диск и упорные рейки цельные (а не полые как у других), выполнены из заготовки , полученной методом ковки. Твердость диска составляет 16 HRC , а твердость рейки 30 HRC, твердость гибочных приспособлений достигает 40 HRC
только на ВПК Г-55 регулируемые упорные рейки
толщина рабочего стола 12 мм. Рабочие узлы защищены кожухом, который значительно продлевает ресурс концевиков, надежно защищая их от непредвиденного механического воздействия, при этом , для регулировки угла загиба на станке демонтаж защитного кожуха не требуется
ВПК Г-55 при отгрузке полностью подготовлен к работе и заправлен маслом


ОСОБЕННОСТИ


на станке установлена защита электродвигателя и аварийные СТОПы
редукторная система станка имеет 3-и передаточных пары (в отличие от многих других станков, которые имеют 2-е пары) и находится в герметичной масляной ванне
ручное и педальное управление, что обеспечивает удобство работы для оператора, может работать 1-н человек
до 7.6 гибов в минуту как одного, так и нескольких прутков
все элементы станка хорошо закреплены и защищены
масла один раз в год


Увеличилась толщина рабочего стола, усилены точки крепления высоконагруженных элементов станка.



ПОДРОБНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ





Модель


Мощность, 380В, 50Гц, кВт



Скорость вращения рабочего диска, об/мин



Класс арматуры ГОСТ

5781-82 и 10884-94


Габариты ДхШхВ в упаковке, мм


Вес брутто, кг




А-I (А240)


А-III (А400)


А-500С




кол-во прутков при единовременной гибке, шт.




1


2


3


1


2


3


1


2


3




макс...
